تأسیسات برقی ساختمان از کجا شروع می‌شود؟
تاسیسات برقی یکی از مهم‌ترین بخش‌های طراحی و ساخت یک ساختمان است که بدون برنامه‌ریزی دقیق و اجرای صحیح، می‌تواند به مشکلات جدی از جمله خطرات الکتریکی، اتلاف انرژی و عدم کارایی سیستم تبدیل شود. اما تأسیسات برقی ساختمان از کجا شروع می‌شود؟ پاسخ این سوال نیازمند آگاهی از مراحل مختلف طراحی، محاسبات فنی و اجرای این سیستم است. در این مقاله به بررسی مراحل اولیه و ضروری تأسیسات برقی ساختمان می‌پردازیم تا بتوانید با آگاهی کامل به این پروژه بپردازید.
مرحله اول: طراحی و برنامه‌ریزی تأسیسات برقی
اولین گام در تأسیسات برقی ساختمان، طراحی دقیق و برنامه‌ریزی است. این مرحله شامل بررسی نیازهای الکتریکی ساختمان، انتخاب تجهیزات مناسب و تعیین مسیر کابل‌کشی می‌شود. در این بخش، مهندس برق با توجه به نوع ساختمان (مسکونی، تجاری، صنعتی)، تعداد واحدها، وسایل الکتریکی مورد نیاز و استانداردهای ملی و بین‌المللی، طرح اولیه تأسیسات برقی را تهیه می‌کند.
در این مرحله، موارد زیر باید مورد توجه قرار گیرند:
- بررسی نیازهای مصرفی: محاسبه مصرف انرژی کلی ساختمان و تقسیم‌بندی مصرف بر اساس واحدها یا بخش‌های مختلف.
- انتخاب تجهیزات: انتخاب پروفیل‌ها، کابل‌ها، فیوزها، کلیدها، پریزها و سایر تجهیزات بر اساس استانداردهای فنی و نیازهای مصرفی.
- طراحی مسیر کابل‌کشی: تعیین مسیرهای مناسب برای کابل‌کشی به گونه‌ای که علاوه بر کارایی، زیبایی و دسترسی آسان نیز فراهم شود.
- پیش‌بینی سیستم‌های کنترل: طراحی سیستم‌های روشنایی هوشمند، کنترل از راه دور و سایر سیستم‌های خودکار.
در این مرحله، استفاده از نرم‌افزارهای طراحی مانند AutoCAD Electrical یا ETAP می‌تواند به بهبود دقت و سرعت طراحی کمک کند. همچنین، رعایت استانداردهای ملی مانند استاندارد ۳۰۳ و استانداردهای بین‌المللی مانند IEC می‌تواند از خطاهای فنی جلوگیری کند.
مرحله دوم: تهیه نقشه‌های فنی و مجوزهای لازم
پس از طراحی اولیه، مرحله بعدی تهیه نقشه‌های فنی دقیق و دریافت مجوزهای لازم از سازمان‌های مربوطه است. این نقشه‌ها باید شامل:
- نقشه کلی تأسیسات برقی با نشان دادن مسیر کابل‌کشی، محل قرارگیری پروفیل‌ها، جعبه‌های تقسیم، پریزها و کلیدها.
- نقشه‌های جزئی شامل مدارهای روشنایی، پریزها، سیستم‌های کنترل و سایر بخش‌های تخصصی.
- لیست تجهیزات و مشخصات فنی آنها.
دریافت مجوز از سازمان‌های نظارتی مانند سازمان انرژی اتمی، سازمان استاندارد و تحقیقات صنعتی ایران و شهرداری‌های محلی ضروری است. این مجوزها نشان‌دهنده رعایت استانداردهای فنی و ایمنی در طراحی و اجرای تأسیسات برقی هستند.
در این مرحله، همکاری با مهندس مشاور برق و دریافت نظرات تخصصی از آنها می‌تواند به کاهش خطاها و افزایش کیفیت پروژه کمک کند.
مرحله سوم: آماده‌سازی زیرساخت‌ها و شروع اجرای تأسیسات

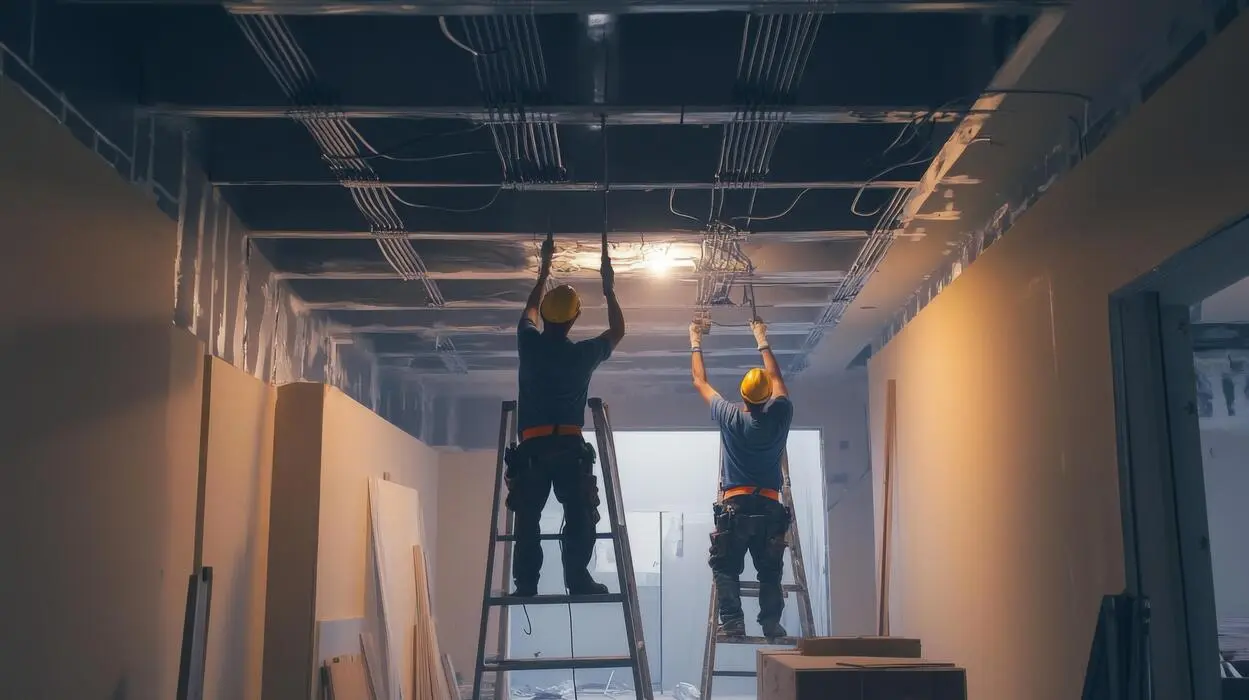

پس از دریافت مجوزها و تأیید نقشه‌ها، مرحله اجرای تأسیسات برقی آغاز می‌شود. این مرحله شامل آماده‌سازی زیرساخت‌ها و نصب تجهیزات برقی است. در این بخش، کارهای زیر انجام می‌شود:

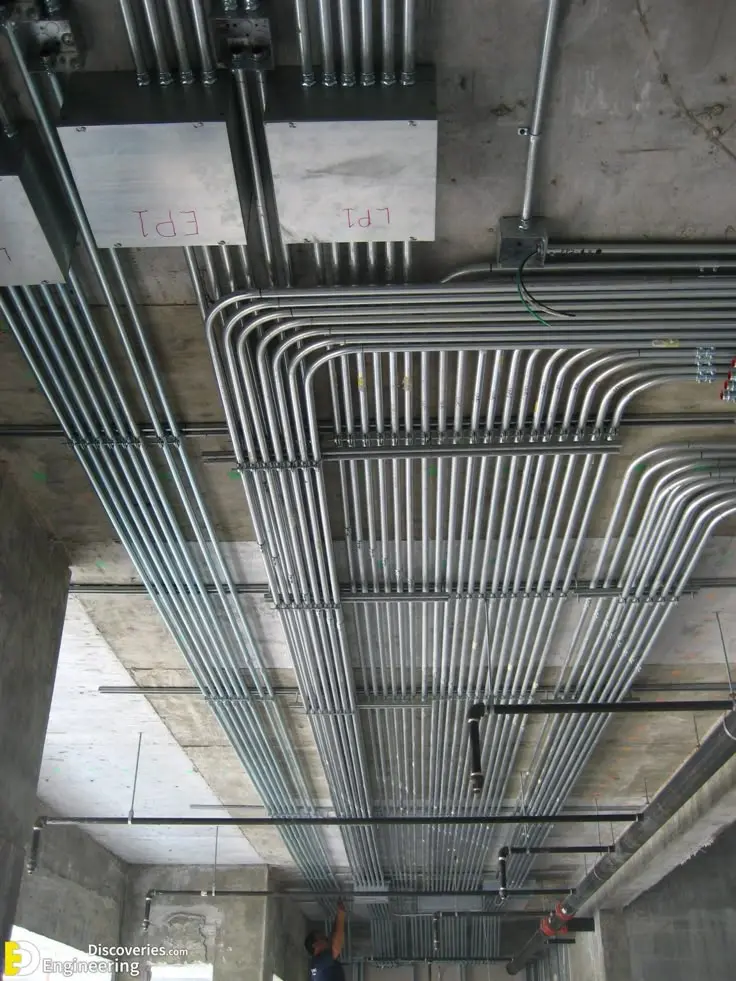

- نصب پروفیل‌ها: نصب پروفیل‌های فلزی یا پلاستیکی برای کابل‌کشی در سقف، دیوارها و کف ساختمان.
- کابل‌کشی: کشیدن کابل‌ها از طریق مسیرهای تعیین‌شده و اتصال آنها به پریزها، کلیدها و سایر تجهیزات.
- نصب جعبه‌های تقسیم: نصب جعبه‌های تقسیم برای تقسیم برق به مدارهای مختلف.
- نصب تجهیزات: نصب پریزها، کلیدها، فیوزها، اتوماتیک‌ها و سایر تجهیزات برقی.
در این مرحله، رعایت اصول ایمنی بسیار مهم است. استفاده از تجهیزات ایمنی مانند دستکش‌های عایق، کفش‌های ایمنی و استفاده از ابزارهای مناسب می‌تواند از حوادث جلوگیری کند.
مرحله چهارم: تست و راه‌اندازی سیستم
پس از اتمام نصب تجهیزات، مرحله تست و راه‌اندازی سیستم آغاز می‌شود. در این مرحله، تمامی مدارها و تجهیزات برقی تحت تست قرار می‌گیرند تا از عملکرد صحیح آنها اطمینان حاصل شود. تست‌ها شامل:
- تست مقاومت عایق کابل‌ها و تجهیزات.
- تست عملکرد مدارهای روشنایی و پریزها.
- تست عملکرد سیستم‌های کنترل و اتوماسیون.
- تست عملکرد سیستم‌های ایمنی مانند فیوزها و اتوماتیک‌ها.
در این مرحله، وجود مهندس برق برای بررسی و تأیید عملکرد سیستم ضروری است. همچنین، گزارش تست‌ها باید برای سازمان‌های نظارتی ارسال شود تا مجوز نهایی صادر شود.
راه‌اندازی سیستم باید به صورت مرحله‌ای انجام شود تا از بروز مشکلاتی مانند اضافه بار یا خطاهای الکتریکی جلوگیری شود.
نکات مهم در تأسیسات برقی ساختمان
در تأسیسات برقی ساختمان، رعایت نکات زیر می‌تواند به افزایش کیفیت و ایمنی سیستم کمک کند:
- رعایت استانداردها: استفاده از استانداردهای ملی و بین‌المللی در طراحی و اجرای تأسیسات برقی.
- انتخاب تجهیزات با کیفیت: استفاده از تجهیزات برقی با کیفیت و برندهای معتبر.
- دقت در کابل‌کشی: استفاده از کابل‌های مناسب با توجه به بار الکتریکی و مسیرهای مشخص شده.
- ایمنی: رعایت اصول ایمنی در تمام مراحل طراحی و اجرای تأسیسات برقی.
- پیش‌بینی رشد: طراحی سیستم به گونه‌ای که بتواند در آینده نیز با افزایش نیازهای الکتریکی سازگار باشد.
در نهایت، تأسیسات برقی ساختمان یک فرایند پیچیده است که نیاز به تخصص و دقت دارد. اگر شما نیز در حال طراحی یا اجرای تأسیسات برقی یک ساختمان هستید، می‌توانید با مطالعه مقالات تخصصی و مشاوره با مهندسان برق، به بهترین نتیجه برسید. برای اطلاعات بیشتر در مورد طراحی داخلی و تأسیسات ساختمان، می‌توانید به دکور ویکی مراجعه کنید.
